IHF襯氟化工離心泵

簡要描述：

IHF襯氟化工離心泵屬單級單吸式氟塑料合金化工離心泵是按標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成

更新日期：2018-10-15 產品訪問量：1907

詳細介紹

一、IHF襯氟化工離心泵概述：

IHF型襯氟離心泵屬單級單吸式氟塑料合金化工離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式*的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性*。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構*合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

二、IHF襯氟化工離心泵用途：

IHF型襯氟離心泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的*認可，目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用我公司產品）、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-85℃～150℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備之一。

三、IHF襯氟化工離心泵型號意義

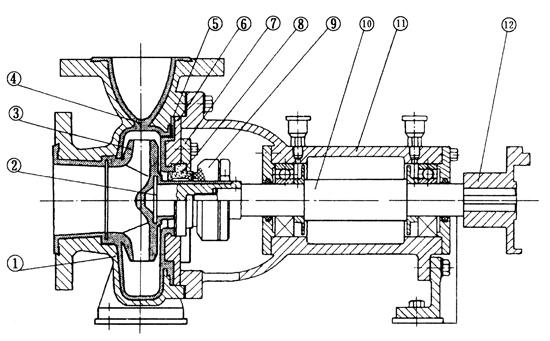

四、IHF襯氟化工離心泵結構圖：

序號	名稱	材料
1	泵體	HT200
2	葉輪骨架	45#鋼
3	葉輪	聚全氟乙丙烯
4	泵體襯里	聚全氟乙丙烯
5	泵蓋襯里	聚全氟乙丙烯
6	泵蓋	HT200
7	機封壓蓋	1Cr18Ni9Ti
8	靜環	99.9％氧化鋁陶瓷
9	動 環	填充四氟乙烯
10	泵軸	3 Cr13
11	軸承體	HT200
12	聯軸器	HT200

五、IHF襯氟化工離心泵性能參數：

型號	轉速 r/min	流量Q		揚程 m	效率 %	功率 P		必耐汽蝕余量 (m)
		m3/h	L/s			軸功率	電機功率
		m3/h	L/s			（KW）
IHF32-25-125	2900	3.5	0.97	21	40	0.5	1.5	2.3
		5	1.39	20	44	0.62
		6.5	1.8	18	42	0.76
	1450	1.75	0.49	5.25	37	0.068	0.75	2.3
		2.5	0.69	5	40	0.085
		3.25	0.9	4.5	38	0.105
IHF32-25-125A	2900	3.1	0.06	17.6	38	0.7	1.1	2.3
		4.5	1.25	16	41	0.48
		5.8	1.61	14.4	40	0.57
IHF32-25-160	2900	3.5	0.97	33	34	0.93	2.2	2.3
		5	1.39	32	40	1.1
		6.5	1.8	30	42	1.26
	1450	1.75	0.49	8.25	30	0.131	0.75	2.3
		2.5	0.69	8	38	0.143
		3.25	0.9	7.5	40	0.166
IHF32-25-160A	2900	3.1	0.86	29	30	0.81	1.5	2.3
		4.5	1.25	28	35	0.97
		5.8	1.61	26	36	1.14
IHF40-32-125	2900	4.4	1.22	21	40	0.63	2.2	2.5
		6.5	1.8	20	45	0.79
		8.3	2.31	18	43	0.95
	1450	2.2	0.6	5.25	37	0.085	0.75	2.5
		3.25	0.9	5	41	0.108
		4.15	1.15	4.5	40	0.127
IHF40-32-125A	2900	3.9	1.08	17.6	38	0.49	1.5	2.5
		5.6	1.56	16	42	0.58
		7.4	2.06	14.4	40	0.72
IHF40-32-160	2900	4.4	1.22	33	34	1.16	2.2	2.5
		6.5	1.8	32	40	1.42
		8.3	2.31	30	39	1.71
	1450	2.2	0.6	8.25	33	0.14	0.75	2.5
		2.5	0.9	8	36	0.15
		3.25	1.15	7.5	37	0.18
IHF40-32-160A	2900	3.9	1.08	29	32	0.96	1.5	2.5
		5.6	1.56	28	38	1.23
		7.4	2.06	26	37	1.41
IHF50-32-125	2900	8.8	1.08	21.5	45	1.15	2.2	3.0
		12.5	1.56	20	54	1.26
		16.3	2.06	17.5	53	1.47
	1450	4.4	1.2	5.37	37	0.17	0.75	3.0
		6.25	1.74	5	46	0.18
		8.15	2.26	4.37	45	0.22
IHF50-32-125A	2900	8	2.22	17	42	0.88	1.5	3.0
		11	3.05	16	52	0.92
		14.5	4.03	14	51	1.08
IHF50-32-160	2900	8.8	2.44	33	41	1.93	4	3.0
		12.5	3.47	32	48	2.27
		16.3	4.53	30	47	2.84
	1450	4.4	1.2	8.25	31	0.31	0.75	3.0
		6.25	1.74	8	41	0.33
		8.15	2.26	7.5	42	0.39
IHF50-32-160A	2900	8.2	2.28	29	39	1.16	3	3.0
		11.7	3.25	28	47	1.88
		15.2	4.22	26	46	2.34
IHF50-32-200	2900	8.8	2.44	52	34	3.7	7.5	3.0
		12.5	3.47	50	42	4.1
		16.3	4.53	48	41	5.2
	1450	4.4	1.2	13	25	0.62	1.5	3.0
		6.25	1.74	12.5	33	0.65
		8.15	2.26	12	36	0.74
IHF50-32-200A	2900	8.2	2.28	45	31	3.24	5.5	3.0
		11.7	3.25	44	40	3.5
		15.2	4.22	42	39	4.45
IHF50-32-250	2900	8.8	2.44	82	27	7.3	11	3.0
		12.5	3.47	80	35	7.8
		16.3	4.53	76	34	10
	1450	4.4	1.2	20.5	20	1.22	2.2	3.0
		6.25	1.74	20	27	1.26
		8.15	2.26	19	30	1.4
IHF50-32-250A	2900	8.2	2.28	71	25	4.53	7.5	3.0
		11.7	3.25	70	34	6.56
		15.2	4.22	68	33	8.52
IHF65-50-125	2900	17.5	4.86	21.5	56	1.83	3	3.5
		25	6.94	20	64	2.13
		32	9.0	17.5	63	2.42
	1450	8.75	2.43	5.37	45	0.28	0.75	3.5
		12.5	3.47	5	57	0.3
		16	4.44	4.37	58	0.33
IHF65-50-125A	2900	15.6	4.33	17	53	1.36	2.2	3.5
		22.3	6.19	16	62	1.57
		29	8.1	14	61	1.79
IHF65-50-160	2900	17.5	4.86	33	50	3.15	5.5	3.5
		25	6.94	32	59	3.69
		32	9.0	27.5	57	4.2
	1450	8.75	2.43	8.25	40	0.49	1.1	3.5
		12.5	3.47	8	53	0.51
		16	4.44	6.87	51	0.59
IHF65-50-160A	2900	16.4	4.56	29	48	2.7	4	3.5
		23.3	6.5	28	58	3.1
		30.4	8.44	24	56	3.54
IHF65-40-200	2900	17.5	4.86	52	45	5.5	11	3.5
		25	6.94	50	54	6.3
		32	9.0	45.5	54	7.35
	1450	8.75	2.43	13	36	0.86	1.5	3.5
		12.5	3.47	12.5	46	0.93
		16	4.44	11.4	47	1.05
IHF65-40-200A	2900	16.4	4.56	46	43	4.3	7.5	3.5
		23.3	6.5	44	53	5
		30.4	8.44	40	52	5.2
IHF65-40-250	2900	17.5	4.86	82	39	10.1	18.5	3.5
		25	6.94	80	50	10.9
		32	9.0	76	52	12.74
	1450	8.75	2.43	20.5	32	1.52	3	3.5
		12.5	3.47	20	42	1.62
		16	4.44	19	44	1.88
IHF65-40-250A	2900	16.4	4.56	71	36	8.8	15	3.5
		23.3	6.5	70	48	9.3
		30.4	8.44	68	50	11.25
IHF80-65-125	2900	35	9.72	21.5	64	3.2	5.5	4.0
		50	13.9	20	69	3.95
		65	18.1	17	67	4.5
	1450	17.5	4.86	5.37	54	0.47	1.1	4.0
		25	6.9	5	64	0.53
		32.5	9.0	4.25	62	0.61
IHF80-65-125A	2900	31	8.6	17	62	2.3	4	4.0
		45	12.5	16	68	2.88
		58	16.1	14	67	3.3
IHF80-65-160	2900	35	9.72	33	60	5.24	11	4.0
		50	13.9	32	68	6.41
		65	18.1	27.5	67	7.27
IHF80-65-160	1450	17.5	4.86	8.25	50	0.78	1.5	4.0
		25	6.9	8	62	0.88
		32.5	9	6.88	61	1
IHF80-65-160A	2900	31	8.6	29	58	4.1	7.5	4.0
		45	12.5	28	67	5.12
		58	16.1	24	66	5.34
IHF80-50-200	2900	35	9.72	52	52	9.53	15	4.0
		50	13.9	50	64	10.64
		65	18.1	45.5	65	12.39
	1450	17.5	4.86	13	51	1.21	3	4.0
		25	6.9	12.5	59	1.44
		32.5	9	11.38	58	1.74
IHF80-50-200A	2900	31	8.6	46	50	7.35	11	4.0
		45	12.5	44	63	8.56
		58	16.1	40	62	10
IHF80-50-250	2900	35	9.72	82	40	19.4	30	4.0
		50	13.9	80	50	21.8
		65	18.1	72	51	25
	1450	17.5	4.86	20.5	40	2.4	4	4.0
		25	6.9	20	50	2.7
		32.5	9	18	51	3.12
IHF80-50-250A	2900	31	8.6	71.5	39	15.4	22	4.0
		45	12.5	70	50	17.6
		58	16.1	63	51	19.9
IHF100-80-125	2900	70	19.4	23	70	6.26	11	5.0
		100	27.8	20	75	7.26
		130	36.1	14	65	7.63
	1450	35	9.7	5.75	65	0.85	1.5	4.5
		50	13.9	5	70	0.97
		65	18	3.5	64	0.98
IHF100-80-125A	2900	62.6	17.4	18	68	4.5	7.5	5.0
		89	24.7	16	73	5.3
		116	32.2	11	65	5.74
IHF100-80-160	2900	70	19.4	34	68	9.53	15	5.0
		100	27.8	32	74	11.78
		130	36.1	24	65	13.03
	1450	35	9.7	8.5	60	1.35	2.2	4.5
		50	13.9	8	68	1.6
		65	18	6.5	67	1.69
IHF100-80-160A	2900	65.4	18.2	32	66	8.6	11	5.0
		93.5	26	28	73	9.3
		121	33.6	21	65	10.6
IHF100-65-200	2900	70	19.4	52	64	15.5	30	5.0
		100	27.8	50	72	18.91
		130	36.1	42	71	20.94
	1450	35	9.7	13	60	2.06	4	4.5
		50	13.9	12.5	68	2.5
		65	18	10.5	63	2.95
IHF100-65-200A	2900	65.4	18.2	46	63	13	22	5.0
		93.5	26	44	71	15.02
		121	33.6	37	70	17.4
IHF100-65-250	2900	70	19.4	87	62	26.6	45	4.0
		100	27.8	80	69	31.6
		130	36.1	68	68	35
	1450	30	8.33	21.2	58	3	5.5	4.5
		50	13.9	20	63	4.3
		60	16.7	18.5	62	4.72
IHF100-65-250A	2900	65.4	16.2	76.5	60	20.25	37	4.5
		93.5	26	70	68	26.2
		121	33.6	59	67	28

六、IHF型襯氟化工離心泵啟動、運行與停止：

1.IHF襯氟離心泵起動前應將泵內灌滿加足輸送的液體，嚴禁無液起動。

2.關閉出口閥門，接通電源后馬上檢查泵的轉向必須按泵的轉向箭頭*，嚴禁逆向運轉。

3.IHF離心泵起動后達到正常轉速時，再逐漸打開出口閥門，并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下，泵連續工作的時間不能超過3分鐘。

4.停機時應先將出口的閥門關閉，然后再切斷電源。

七、IHF型襯氟化工離心泵維修與保養：

1.定期檢查泵和電機，更換易損零件。

2.經常注意對軸承箱加注優質鈣基潤滑脂，以保證軸承良好的潤滑狀態。

3.長期停機不使用時，除將泵內腐蝕性液體放凈外，更應注意各部件及泵內流道的清洗干凈，并切斷電源。

4.泵嚴禁空載運轉。

5.介質中如含有固體顆粒時，應在泵入口處須加過濾器。

八、IHF襯氟化工離心泵故障分析與排除方法：

故障	原因	排除方法
化工離心泵不出液體	1、電機轉向不對 2、泵體內儲液不足 3、吸人管內有空氣漏入	1、調整轉向 2、重新加足液體 3、排除空氣體
化工離心泵不吸液體	1、底閥沒有打開或堵塞 2、吸程太高或吸人管路太長 3、吸人管路有雜物質堵塞	1、校正或更換底閥 2、降低吸程或縮短管路 3、清除堵塞雜物
化工離心泵流量不足	1、葉輪損壞 2、吸人或出口部分被堵塞 3、功率不足轉速太低	1、更換葉輪 2、清除堵塞雜物 3、檢查電機提高轉速
化工泵揚程不足	1、葉輪損壞 2、輸送介質內有空氣 3、轉速不夠	1、更換葉輪 2、重新灌注液體或排除空氣 3、檢查電機提高轉速
噪音或振動	1、泵軸與電機軸不同心 2、底腳螺母松動 3、吸程太高	1、校正泵與電機同軸度 2、擰緊底腳螺母 3、降低安裝高度
軸承溫升過高	1、軸承損壞 2、潤滑脂變質干燥或缺少	1、更換 2、更換、加注潤滑脂
泵泄漏	1、機械密封件損壞 2、連接螺栓有松動現象	1、更換 2、擰緊各部位螺栓
