咨詢電話：021-54148004CHL，CHLK和CHLF（T）型鋼臥多級不銹鋼離心泵配臥式加長軸電機，軸向吸入，徑向排出。泵的過流部件均為優質不銹鋼板沖壓焊接而成，使得泵亦可適用于輕度腐蝕性的介質。
一、CHL臥式多級不銹鋼離心泵概述：
CHL，CHLK和CHLF（T）型鋼臥多級不銹鋼離心泵配臥式加長軸電機，軸向吸入，徑向排出。泵的過流部件均為優質不銹鋼板沖壓焊接而成，使得泵亦可適用于輕度腐蝕性的介質。產品采用優良的水力模型和*的制造工藝，具有適用范圍廣，高效節能，質量可靠等特點。
二、CHL型臥式多級不銹鋼離心泵輸送液體：
稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
泵可以輸送諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶劑、油的含量等。
三、CHL型臥式多級不銹鋼離心泵工作條件：
稀薄、干凈、不凝、不爆炸、不含固體顆?；蚶w維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：1MPa
最大進口壓力受最大運作壓力限制
介質酸堿性：PH4~9
四、CHL型臥式多級不銹鋼離心泵電機
全封閉式風冷電機
鋁殼
安全等級：IP55、密封等級：F
標準電壓：50Hz：1×220-240V 3×220-240V 3×380-415V
五、CHL型臥式多級不銹鋼離心泵型號意義：
六、 CHL型臥式多級不銹鋼離心泵用途：
CHL，CHLK和CHLF（T）型不銹鋼臥式輕型多級離心泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
七、CHL型臥式多級不銹鋼離心泵結構圖：

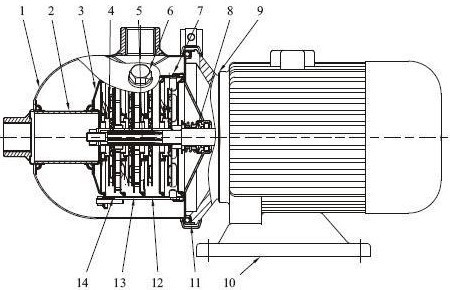

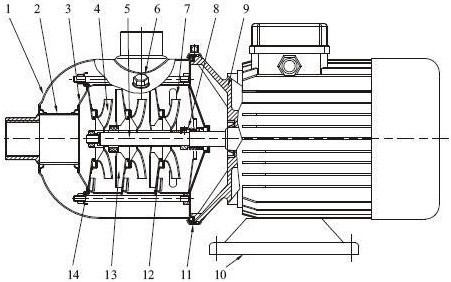

CHLK2 ,4（結構圖） | CHLK8 ,16（結構圖） |
|
|
序號（NO） | 名稱（Name） | 材料（Material） |
1 | 進出水段（Inlet and outlet section） | 不銹鋼（Stainless steel） |
2 | 連接管（Connection pipe） | 不銹鋼（Stainless steel） |
3 | 壓板（Clamp plate） | 不銹鋼（Stainless steel） |
4 | 葉輪（Impeller） | 不銹鋼（Stainless steel） |
5 | 軸（Shaft） | 不銹鋼（Stainless steel） |
6 | 堵頭（Gag） | 不銹鋼（Stainless steel） |
7 | 出水導葉（Water-out guide vane） | 不銹鋼（Stainless steel） |
8 | 機械密封（Mechanical seal） |
|
9 | 電機端蓋（Motor end cover） | 鋁合金（Aluminunm alloy） |
10 | 底座（Base frame） | 鑄鐵（Cast iron） |
11 | 快速接頭（Quick joint） | 不銹鋼（Stainless steel） |
12 | 導葉（Guide vane） | 不銹鋼（Stainless steel） |
13 | 支持導葉（Support guide vane） | 不銹鋼（Stainless steel） |
14 | 導流器（Induccr） | 不銹鋼（Stainless steel） |
八、CHL型鋼臥多級不銹鋼離心泵技術參數：
型號 | 揚程 | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
CHL2-20 | 14 | 2 | 0.37 | 2900 |
CHL2-30 | 21 | 2 | 0.55 | 2900 |
CHL2-40 | 28 | 2 | 0.55 | 2900 |
CHL2-50 | 35 | 2 | 0.55 | 2900 |
CHL2-60 | 42 | 2 | 0.75 | 2900 |
CHL4-20 | 15 | 4 | 0.55 | 2900 |
CHL4-30 | 22 | 4 | 0.75 | 2900 |
CHL4-40 | 30 | 4 | 0.75 | 2900 |
CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
CHL8-20 | 17 | 8 | 0.75 | 2900 |
CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
CHL8-40 | 34 | 8 | 1.5 | 2900 |
CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
CHL12-50 | 50 | 12 | 3 | 2900 |
CHL16-10 | 10 | 16 | 1.1 | 2900 |
CHL16-20 | 21 | 16 | 2.2 | 2900 |
CHL16-30 | 32 | 16 | 3 | 2900 |
CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
CHL20-20 | 21 | 20 | 2.2 | 2900 |
CHL20-30 | 33 | 20 | 4 | 2900 |
